CAM350导坐标教程|导出SMT元件贴装坐标

前段时间，很多小伙伴在“哔哩哔哩”上咨询我说，老师 CAM350 怎么快速导出SMT元件贴装坐标，因为在平台指导和微信指导特别不方便，因此出了这期CAM350导出坐标的教程，方便帮助更多需要的小伙伴。

学习之前我们要知道自己的目的是什么，我们这么做要达到什么效果。为什么要按照这个顺序做，如果你没有认真花30分钟来学习此教程那么请你划走。

准备工作：

• 设备配置：系统Win7-Win11   内存：4GB – 8GB   推荐配置：Win10  8GB
• 软件：CAM350 12.1
• 文件：制造文件（图纸）、BOM、钢网文件“Gerber”
• 软件介绍：CAM350就是把layout工程师设计出来的线路板，经客户以电脑资料的方式给线路板厂，然后板厂根据该厂里的机器设备能力和生产能力，利用CAM软件（genesis2000,cam350,ucam,v2001等）将客户提供的原始资料根据该厂的生产能力修正后，为生产的各工序提供某些生产工具（比如菲林、钻带、锣带等），以方便本厂能生产符合客户要求 的线路板，起的就是辅助制造作用。

学习开始

1. 打开CAM350软件，教程软件版本是12.1的，当然9.5的也是一样的用

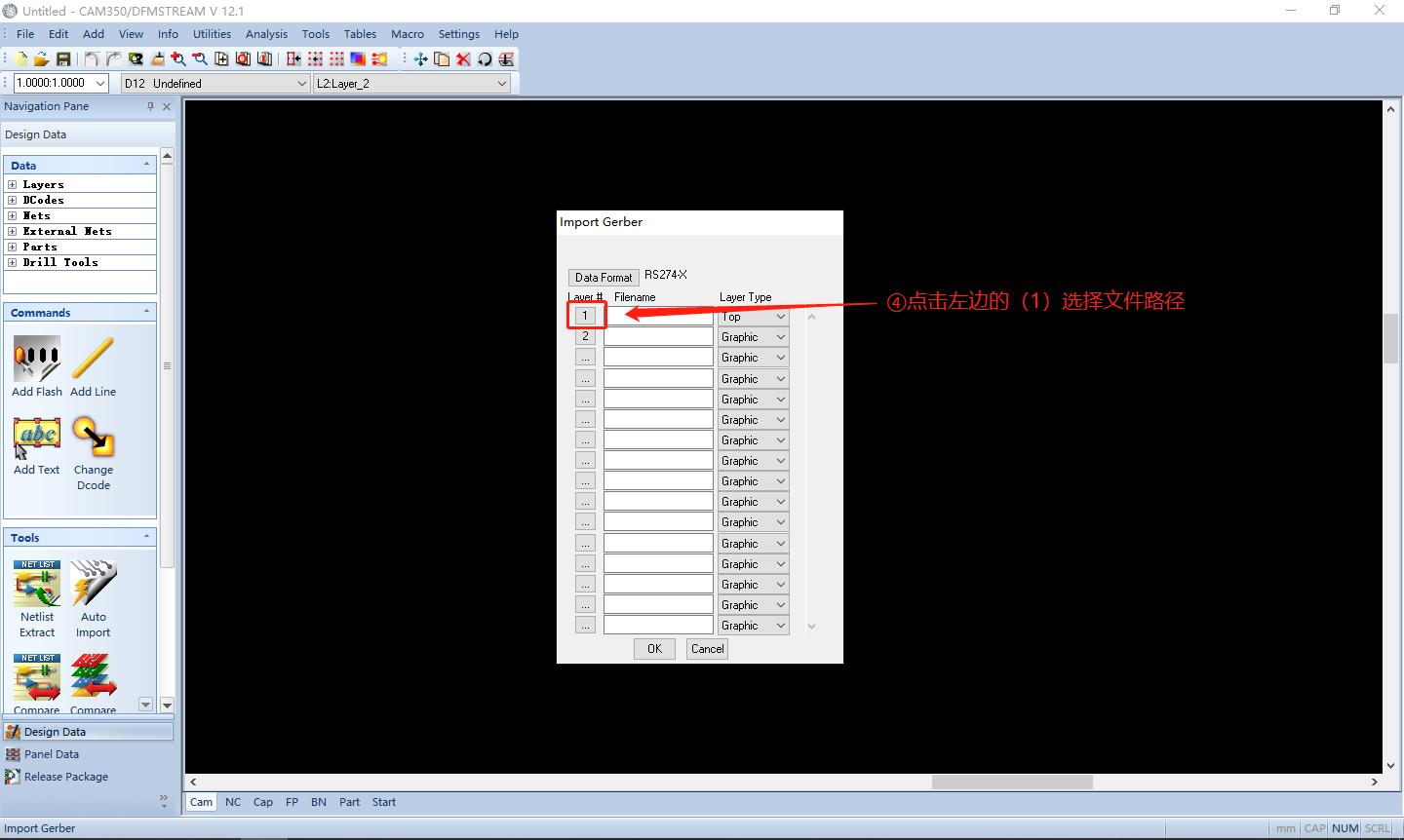

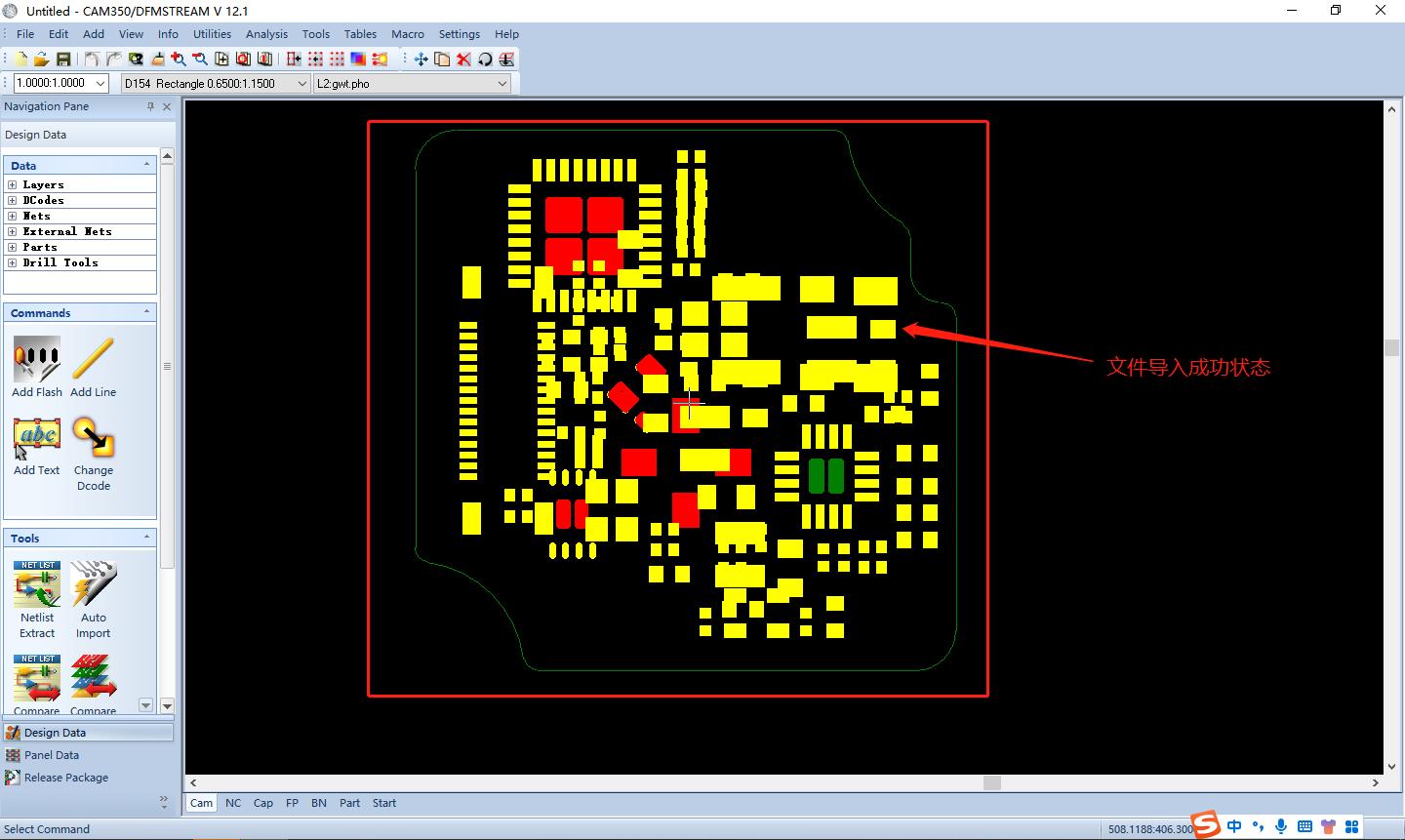

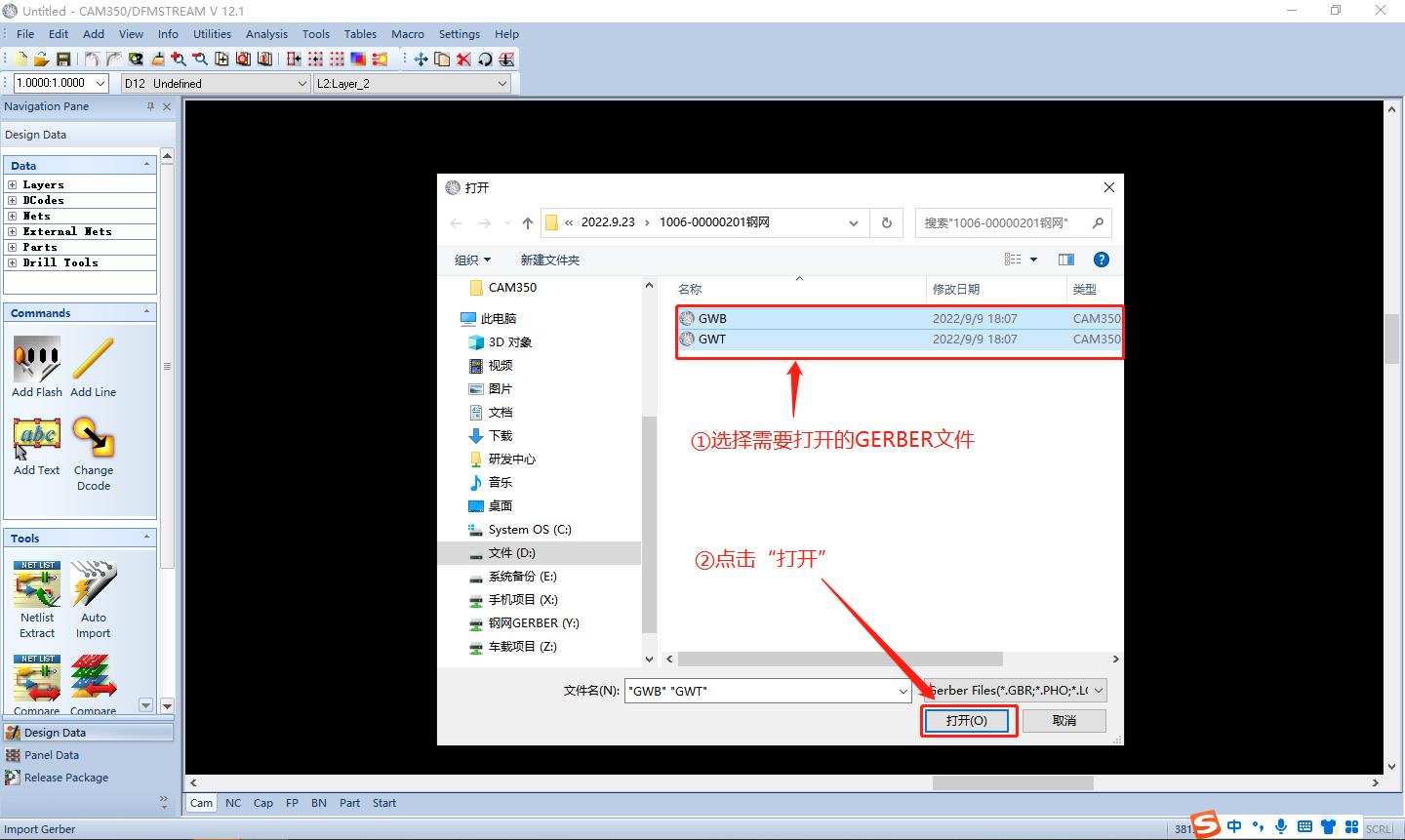

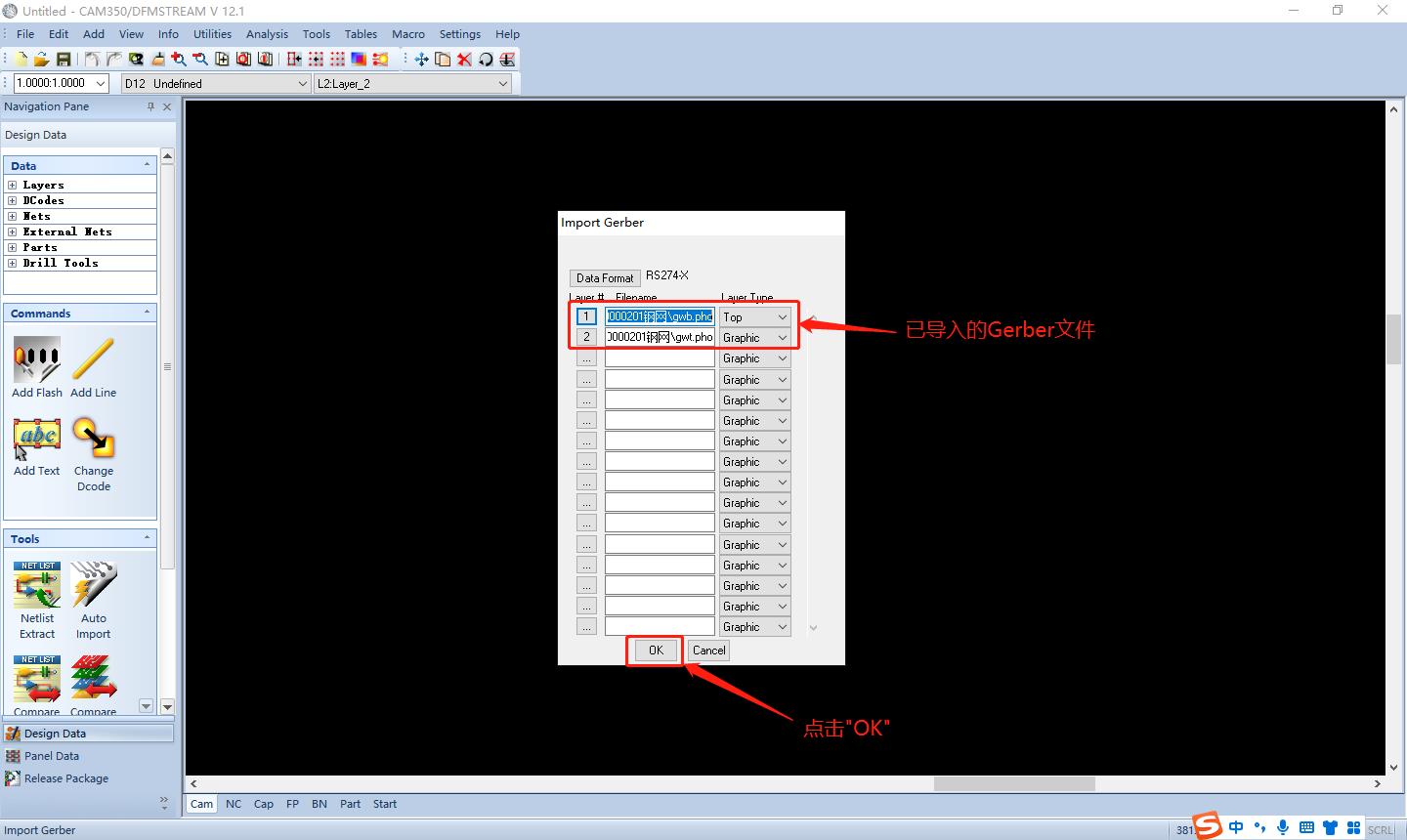

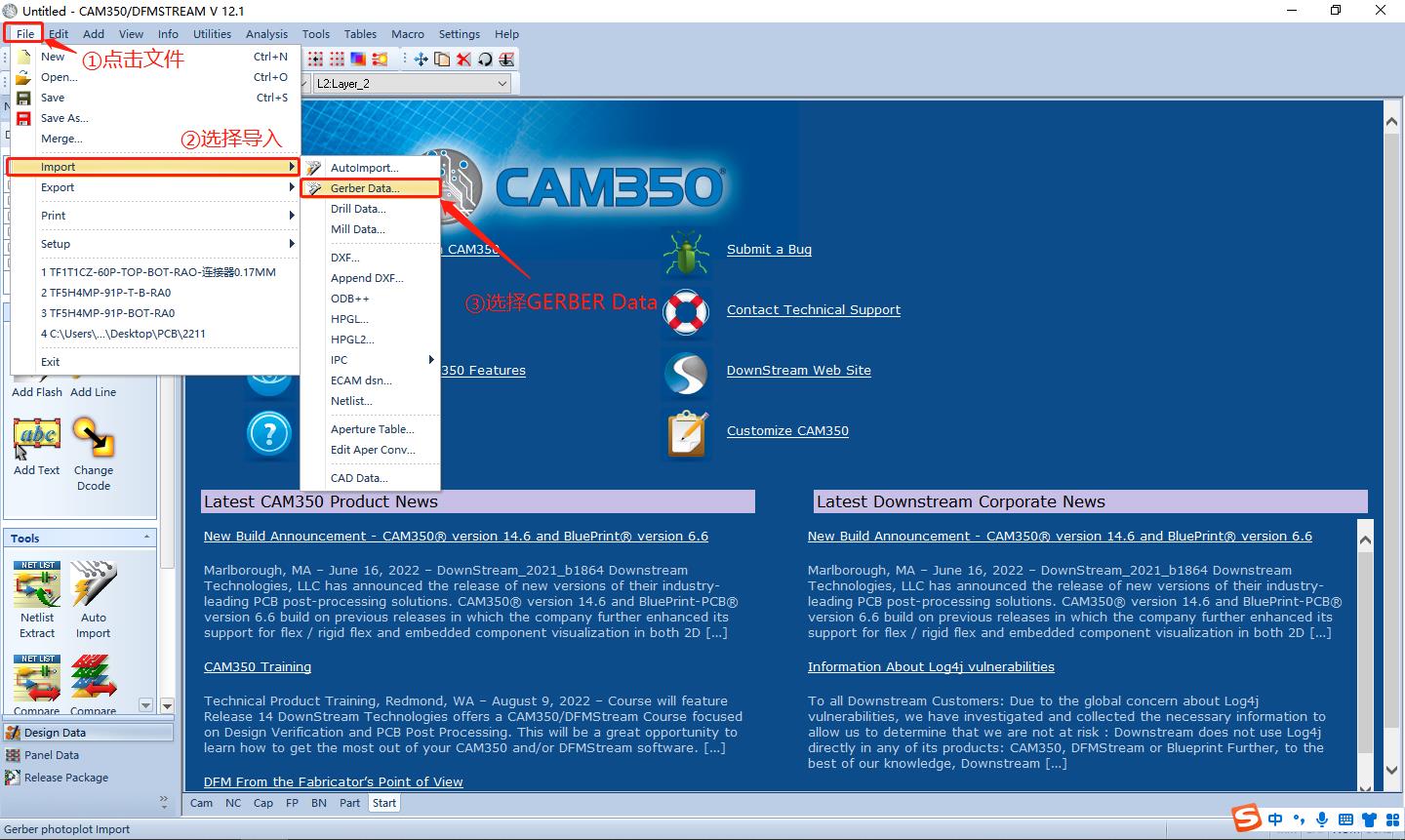

• 导入钢网文件“Gerber”

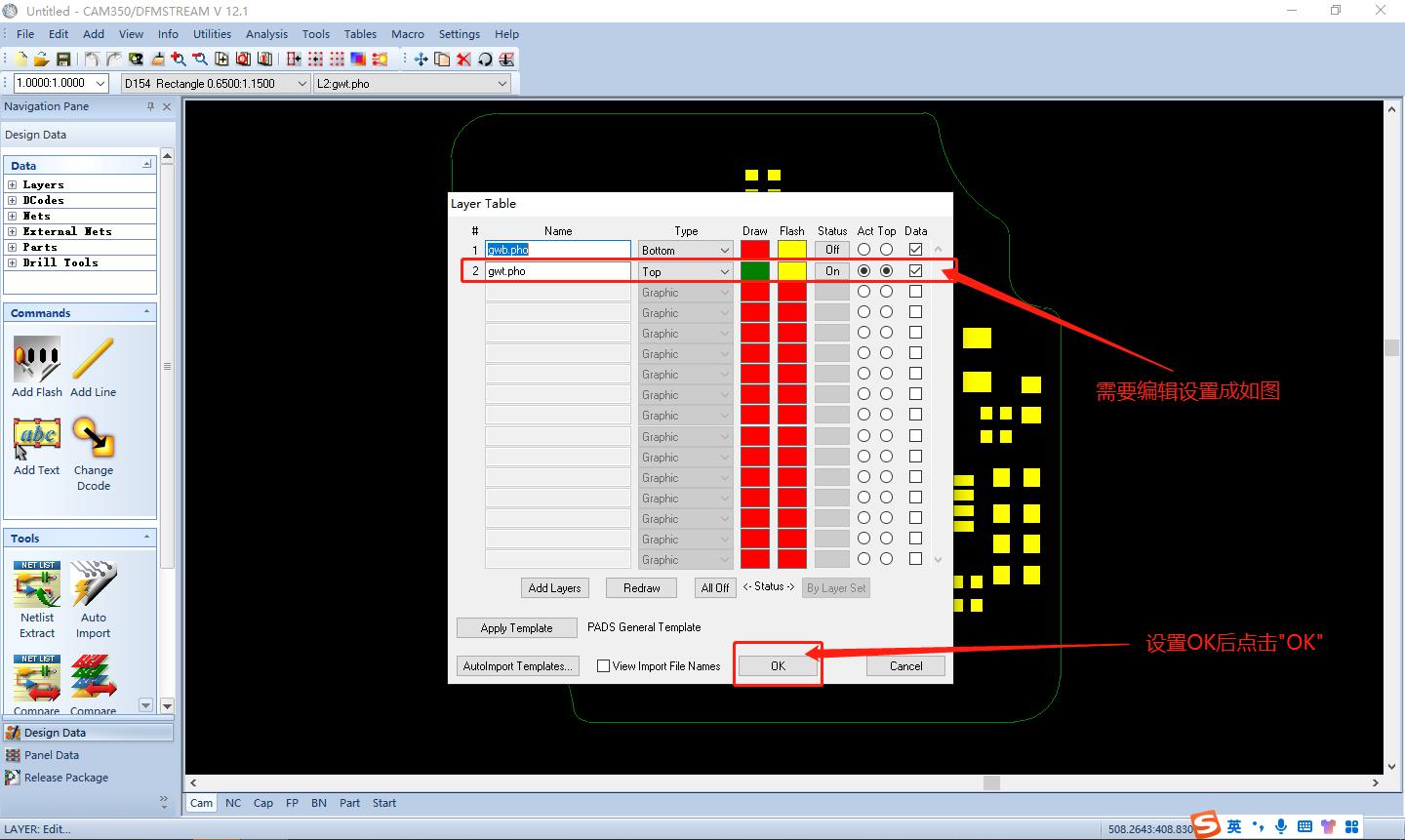

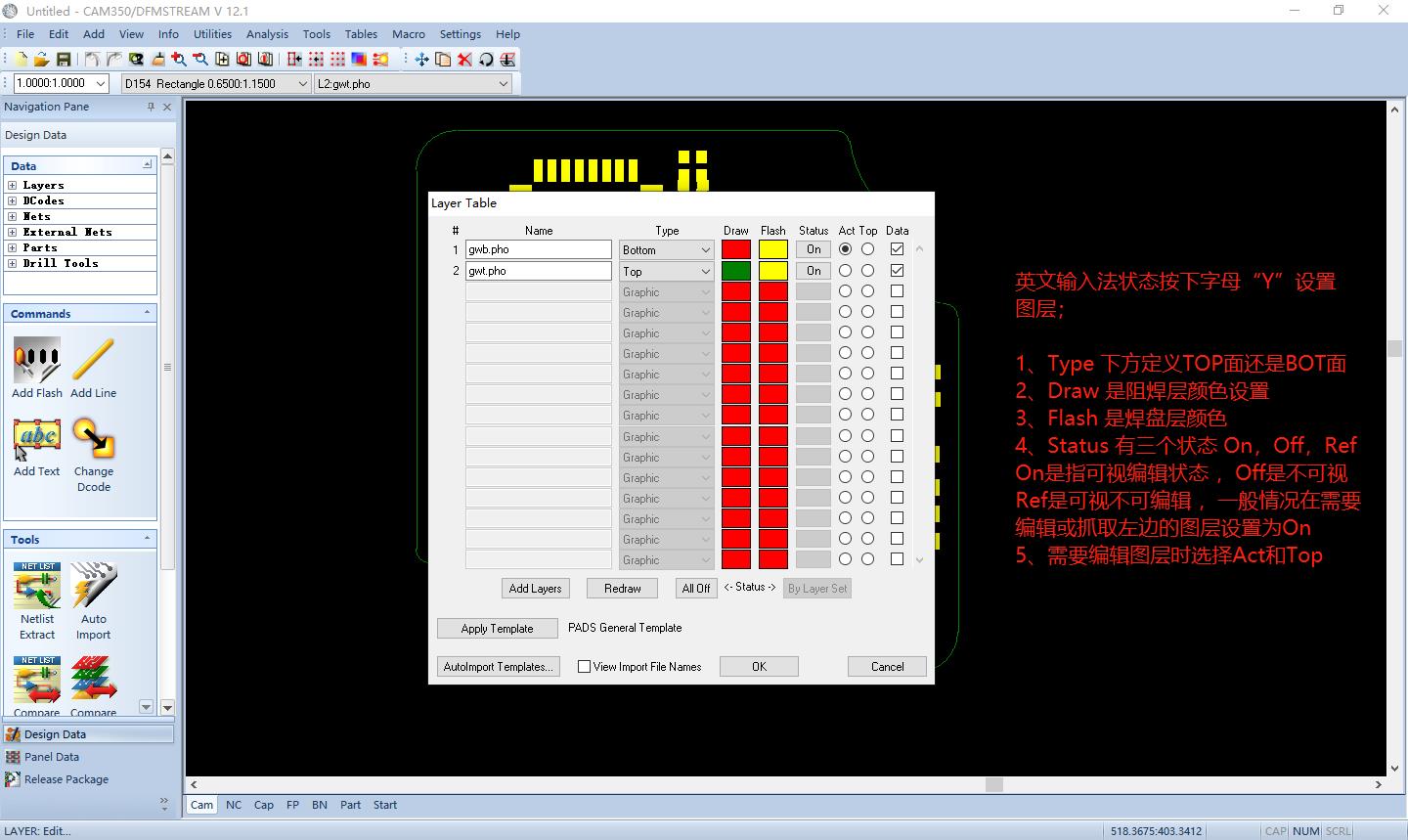

• 设置图层

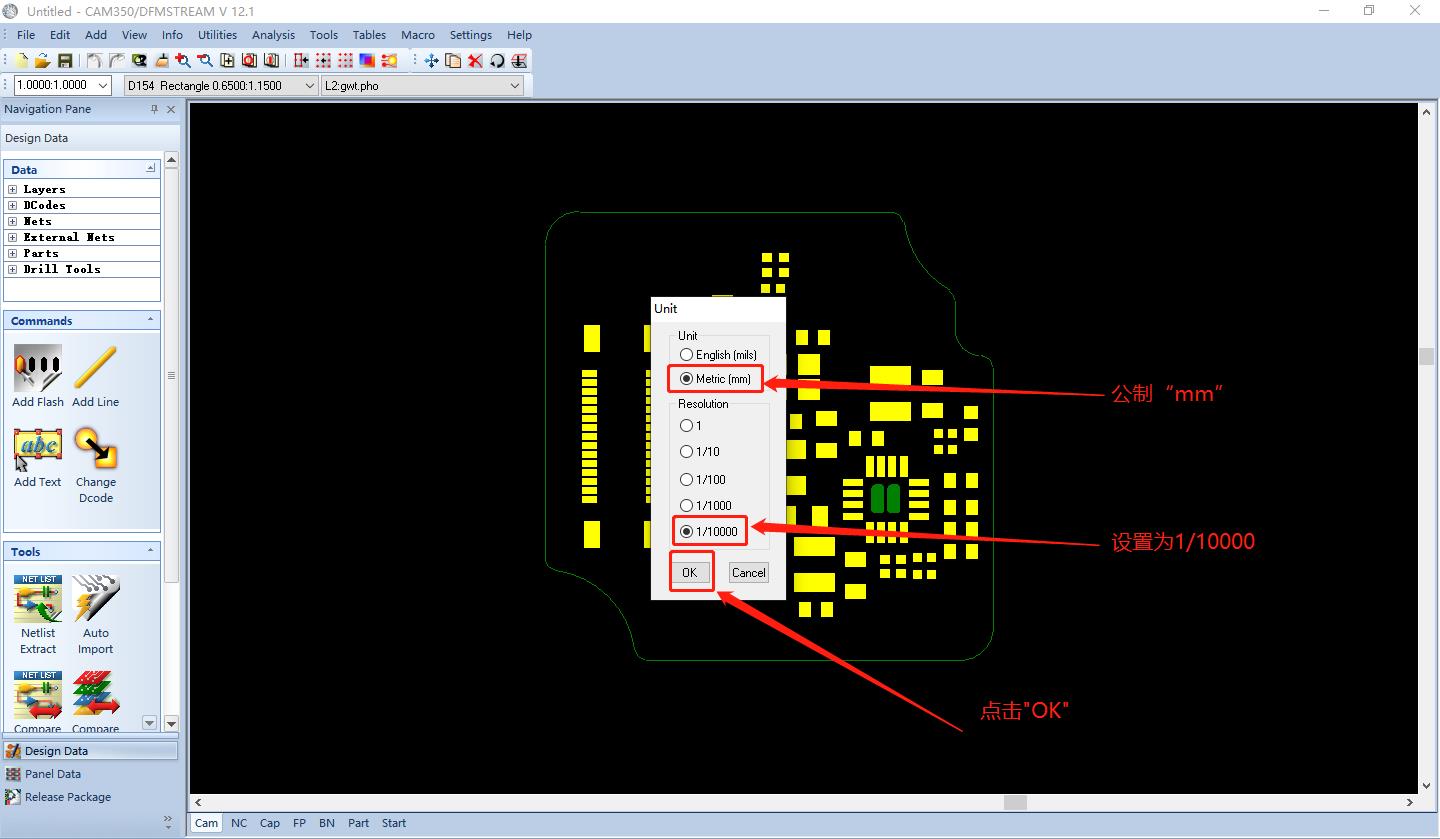

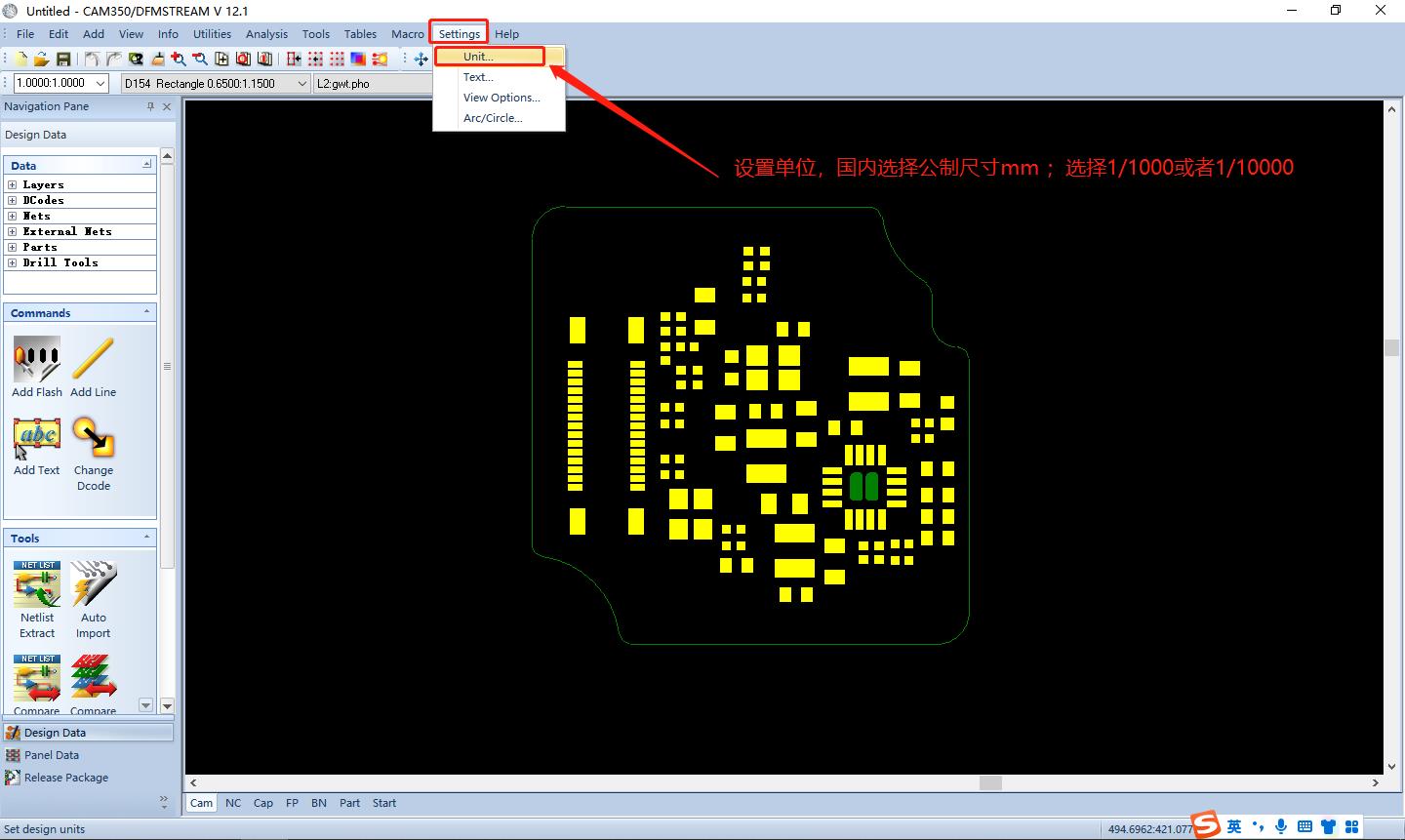

• 设置单位，国内设置为公制“mm”

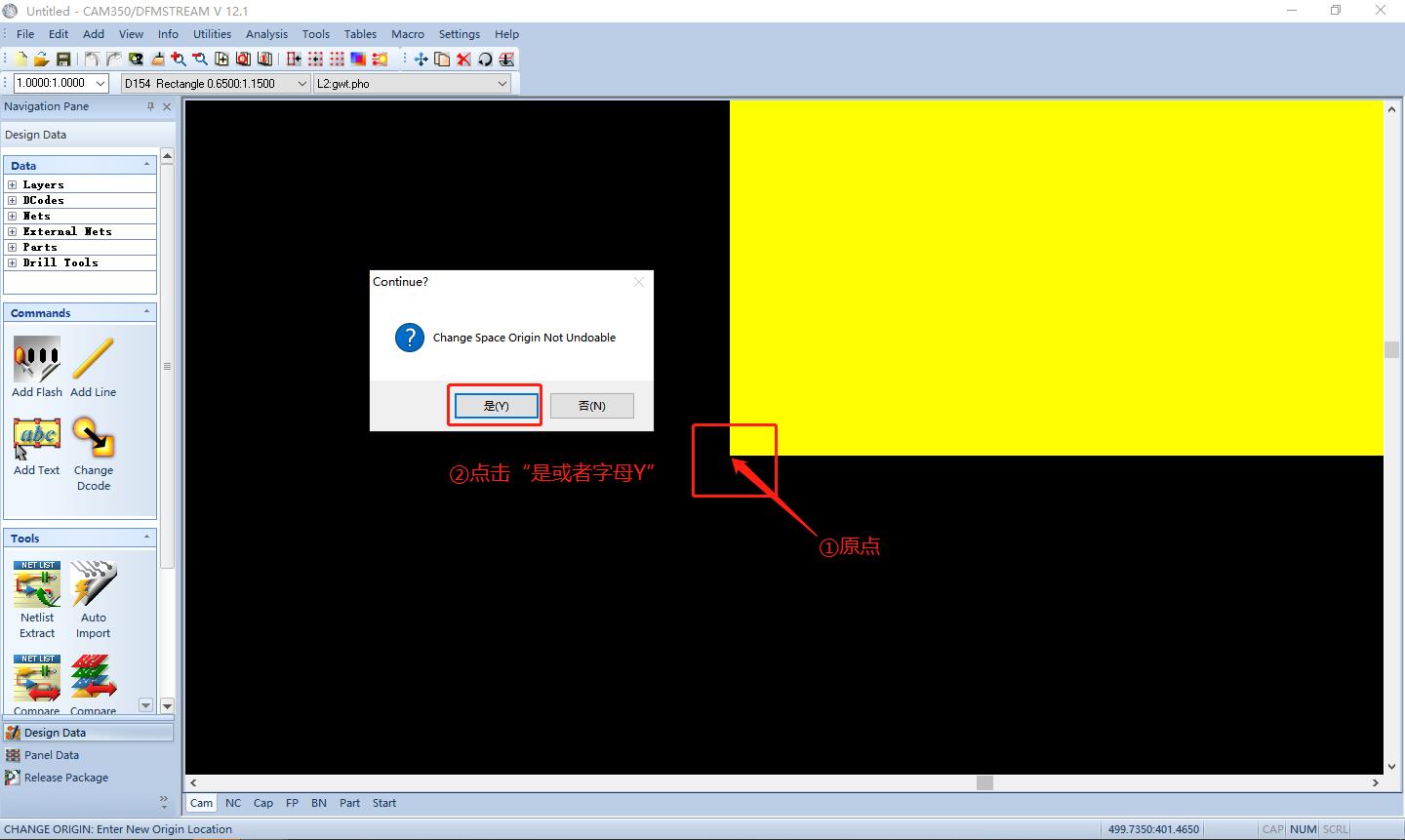

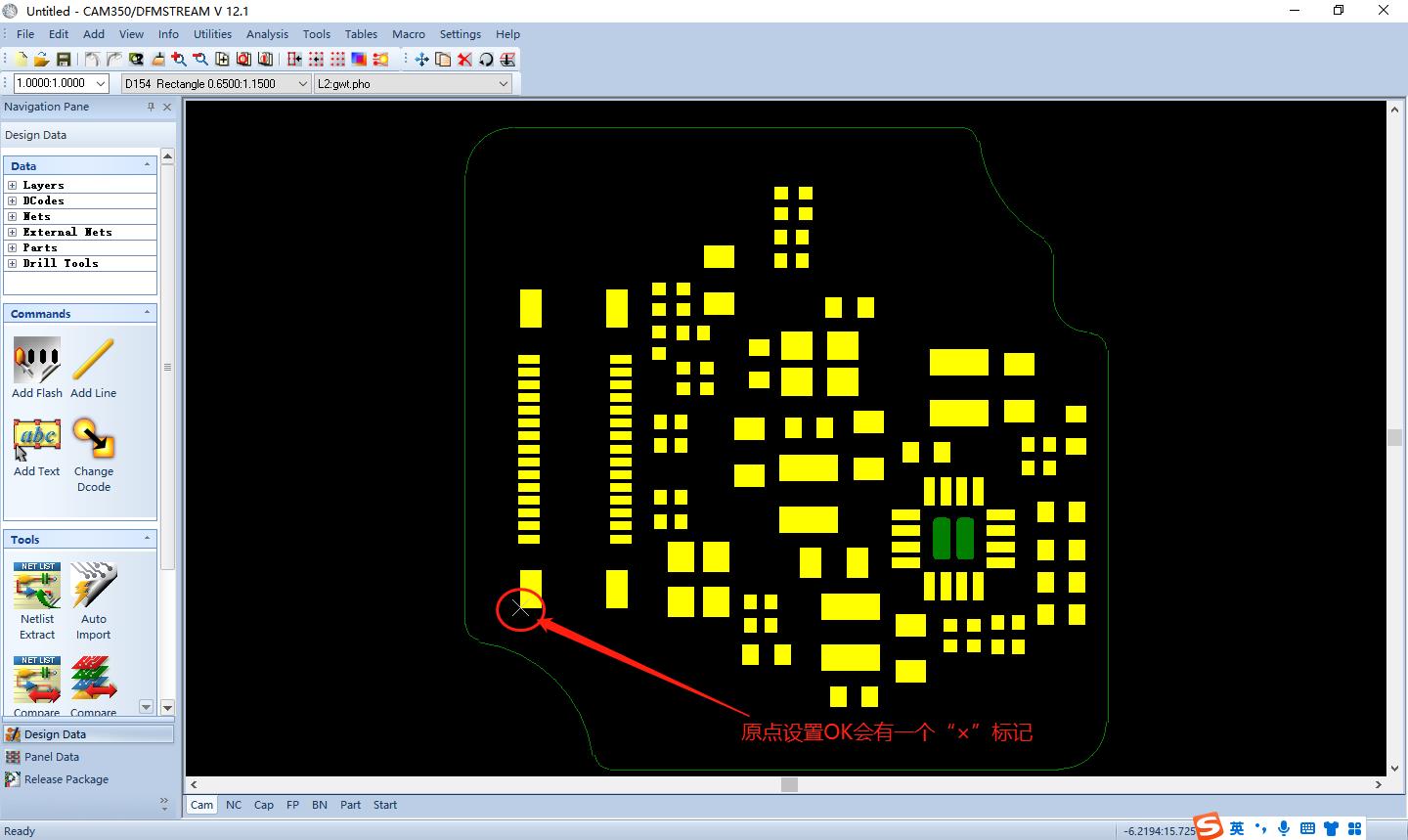

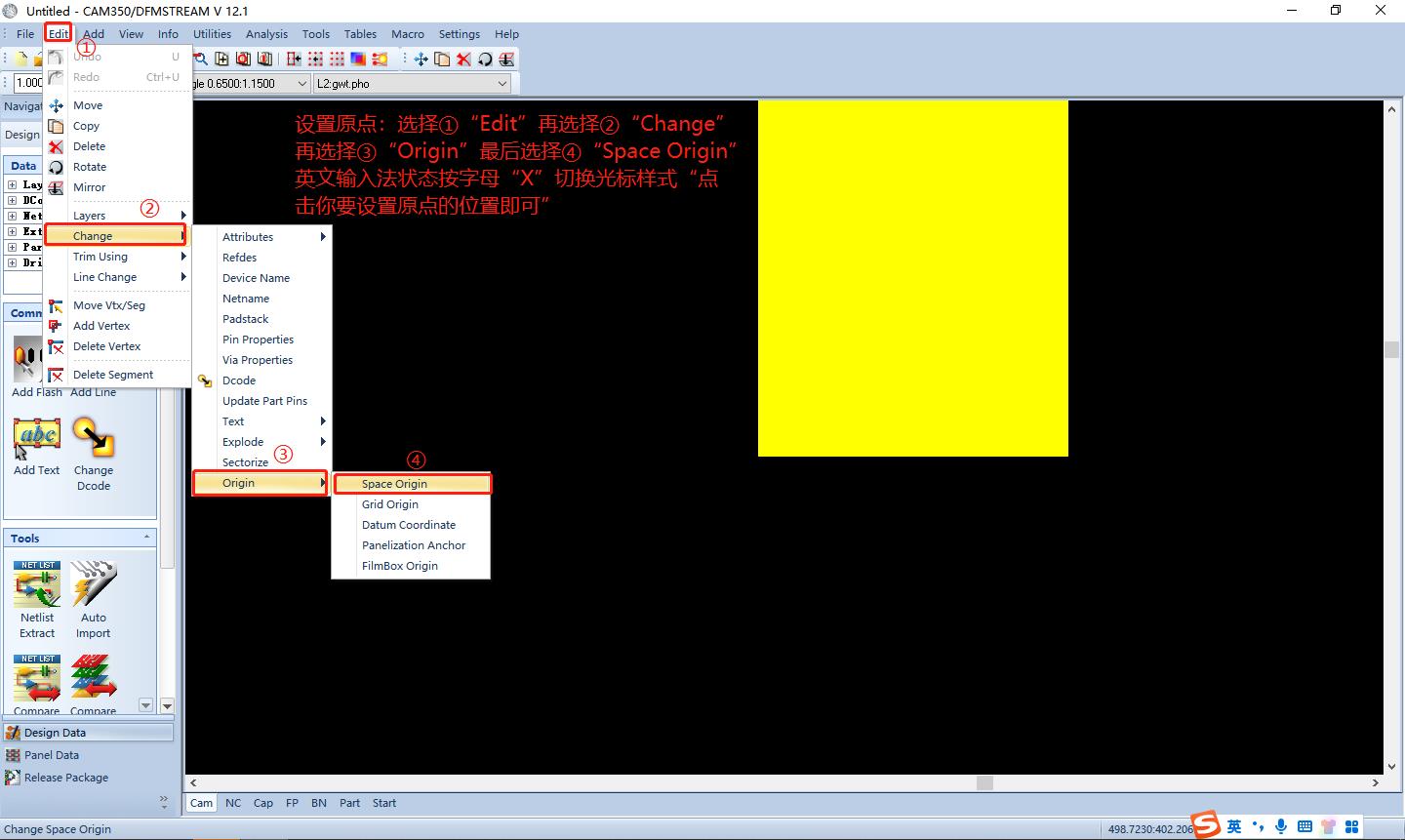

• 设置FPC或者PCB原点，整板的话以板子外形边左下角设置，拼板的话以某个焊盘或者某个Mark点做原点都可以。

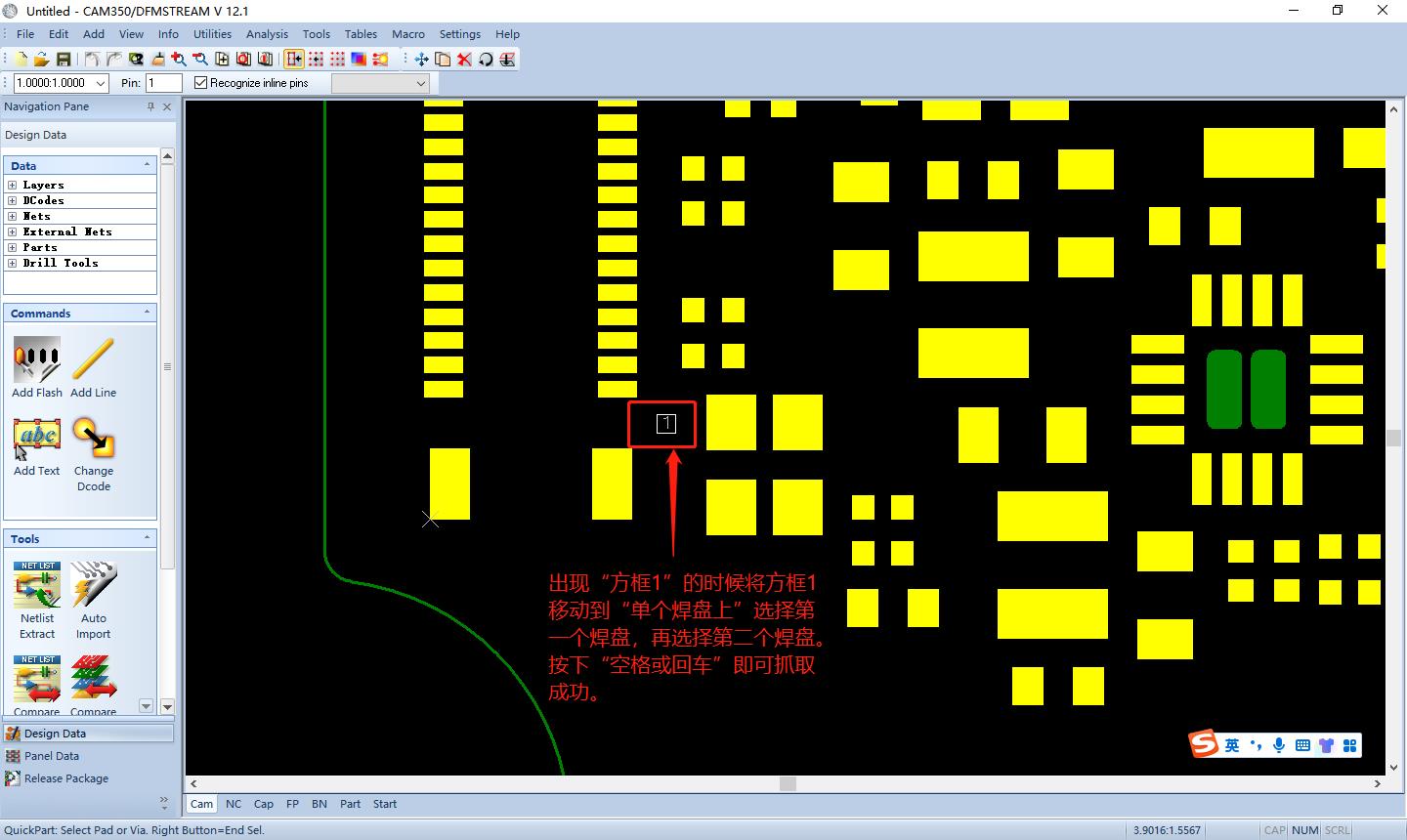

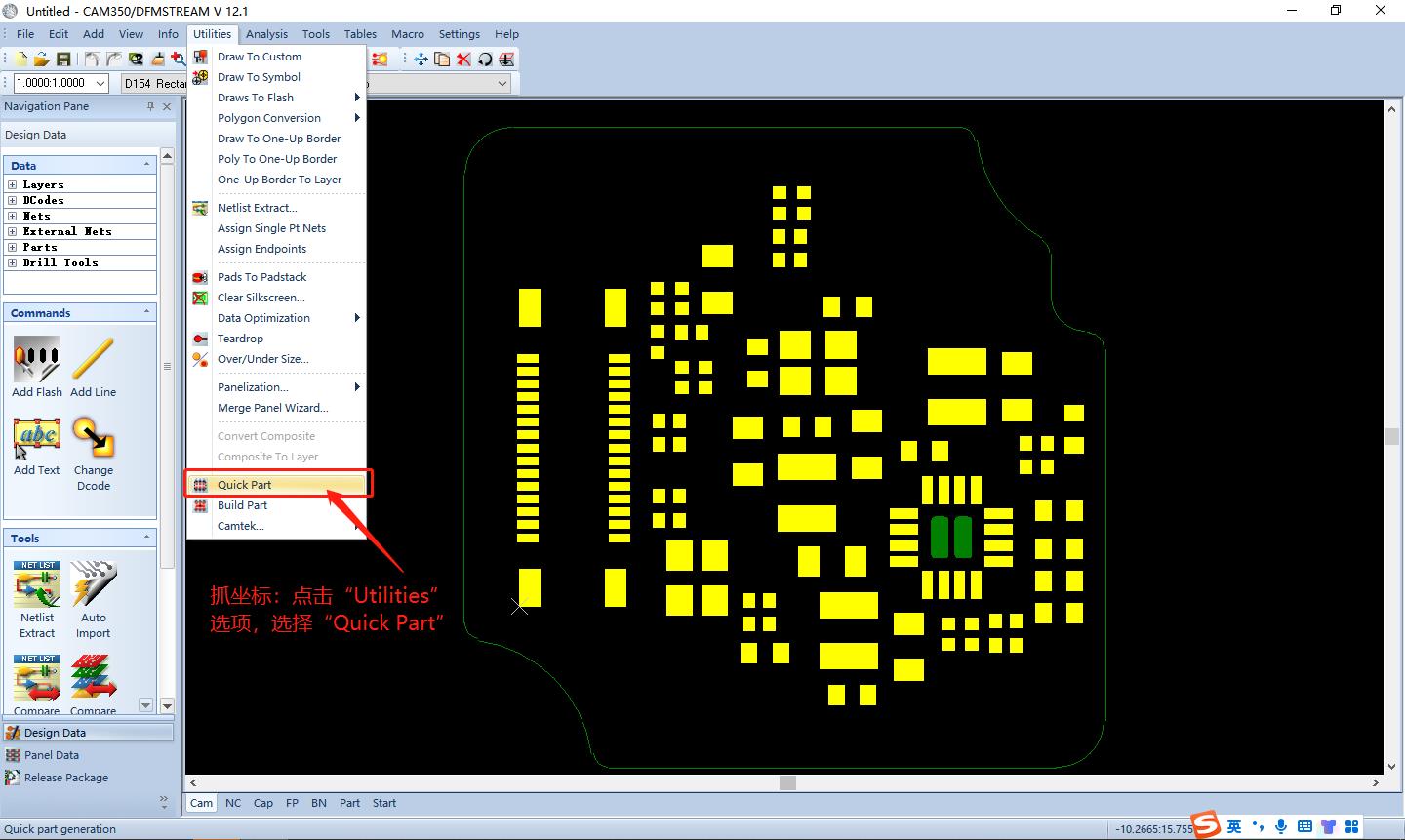

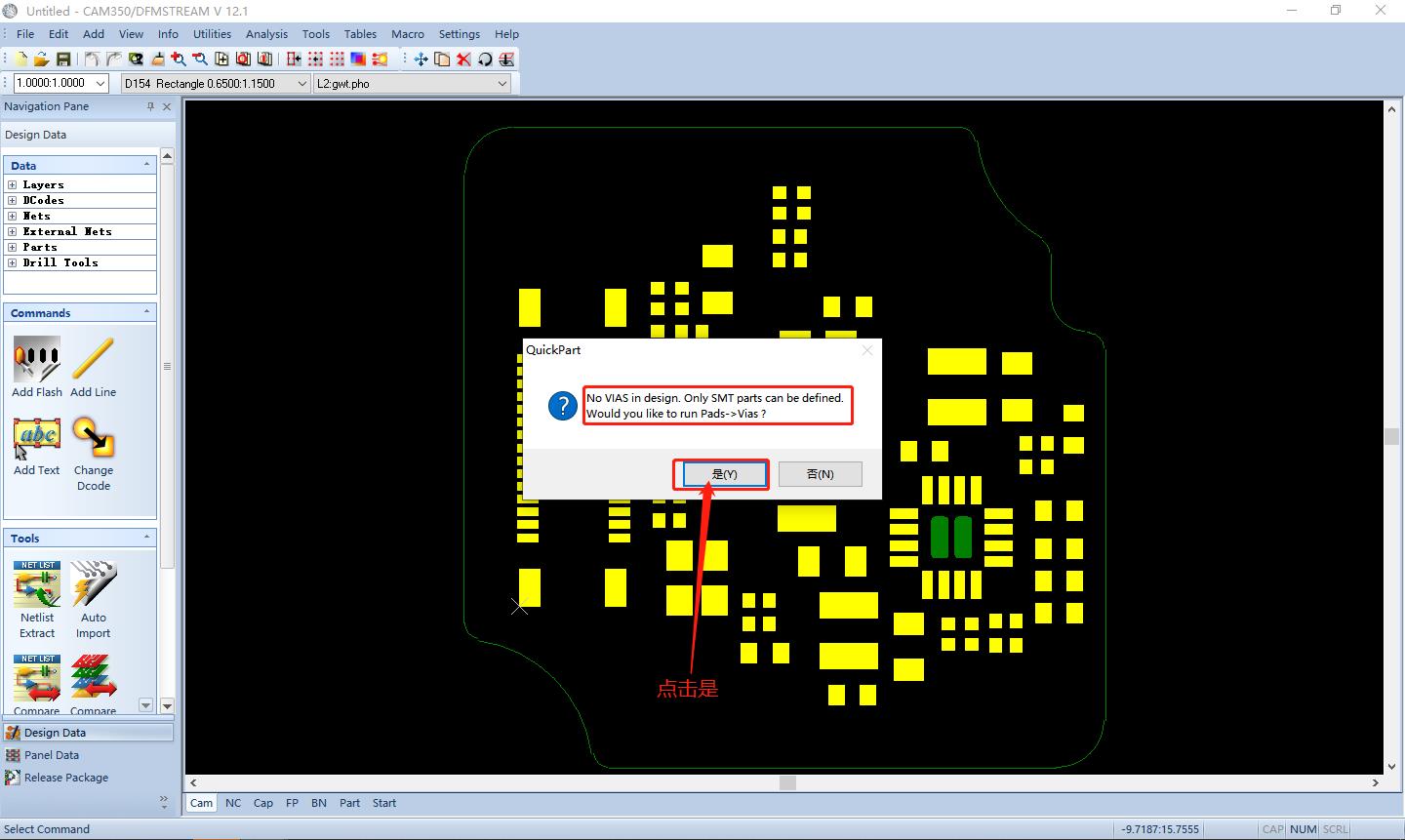

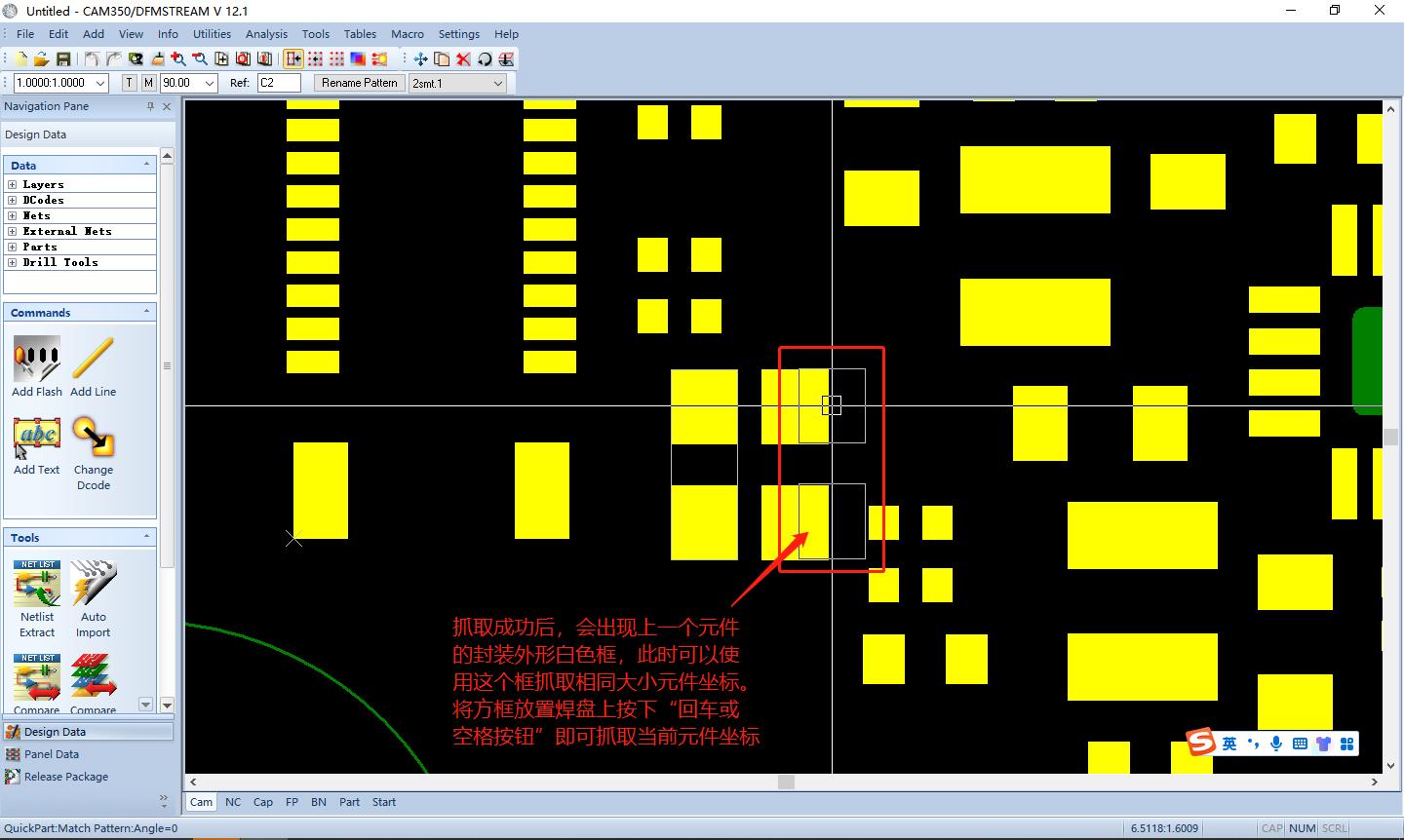

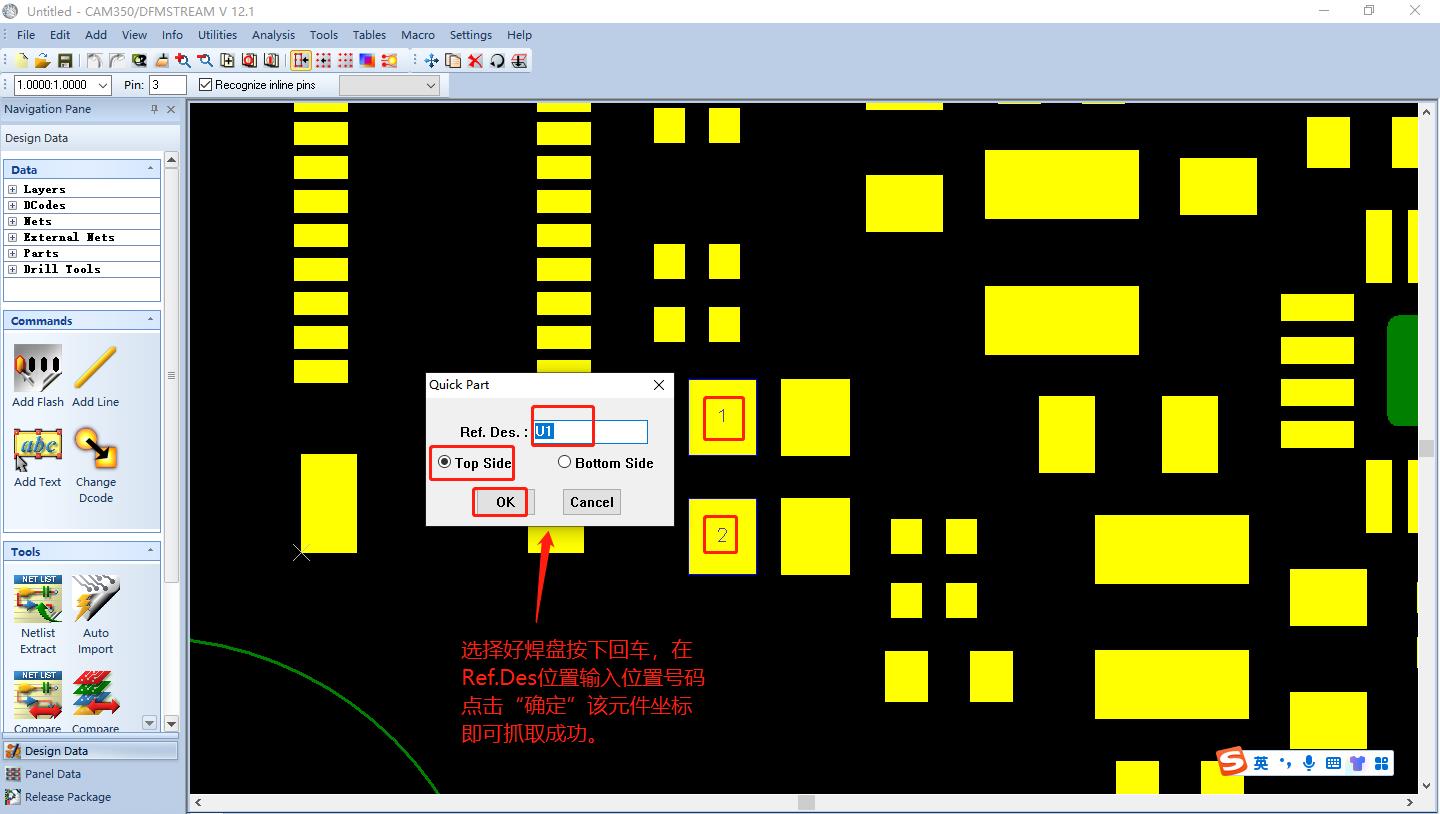

• 抓取坐标，此步骤至关重要。不可马虎，特别是位号不可错 ，否则会酿成批量性错误。

其他坐标抓取重复以上步骤，按下回车时确认号位号后再按下回车，否则点数过多核对相对比较麻烦。

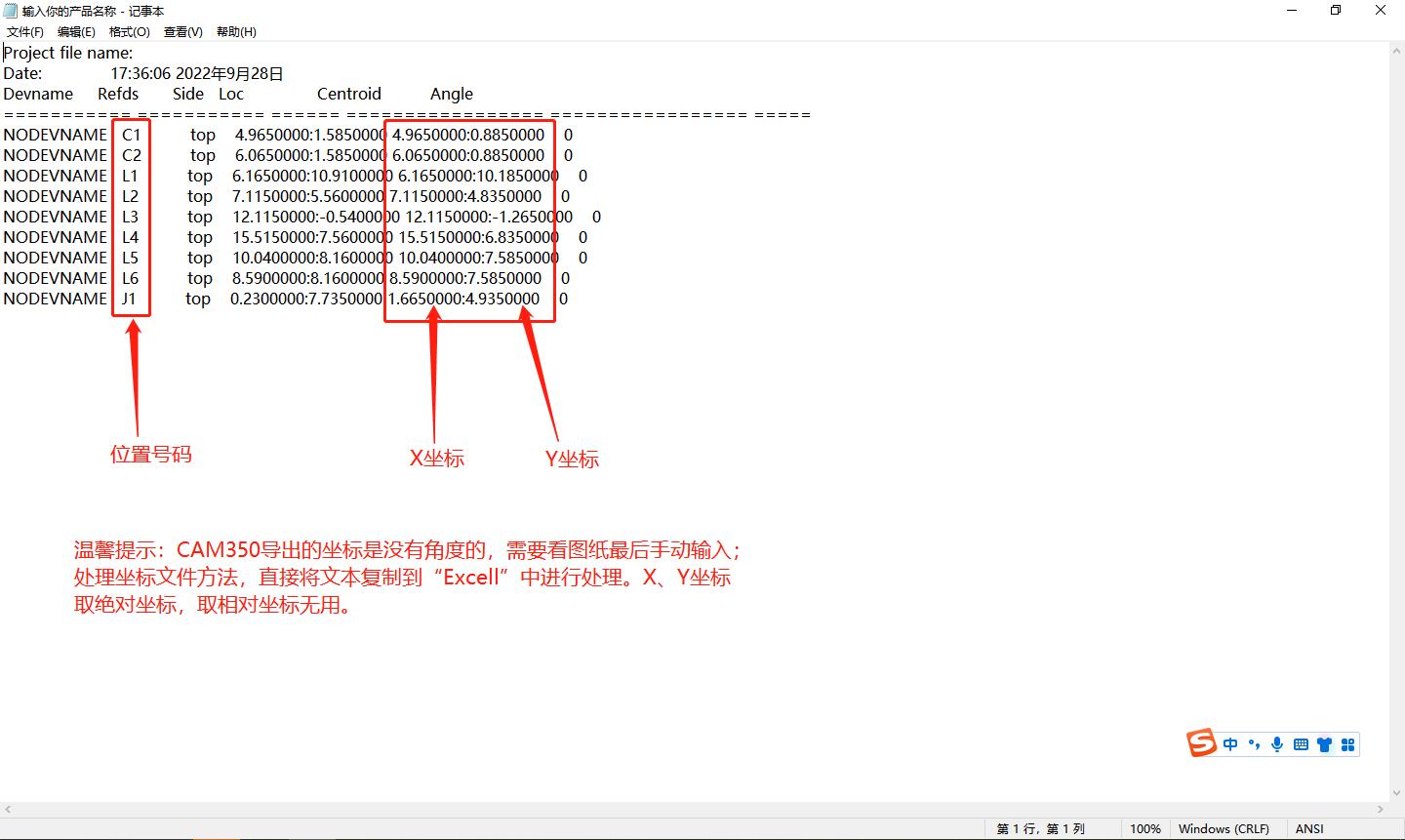

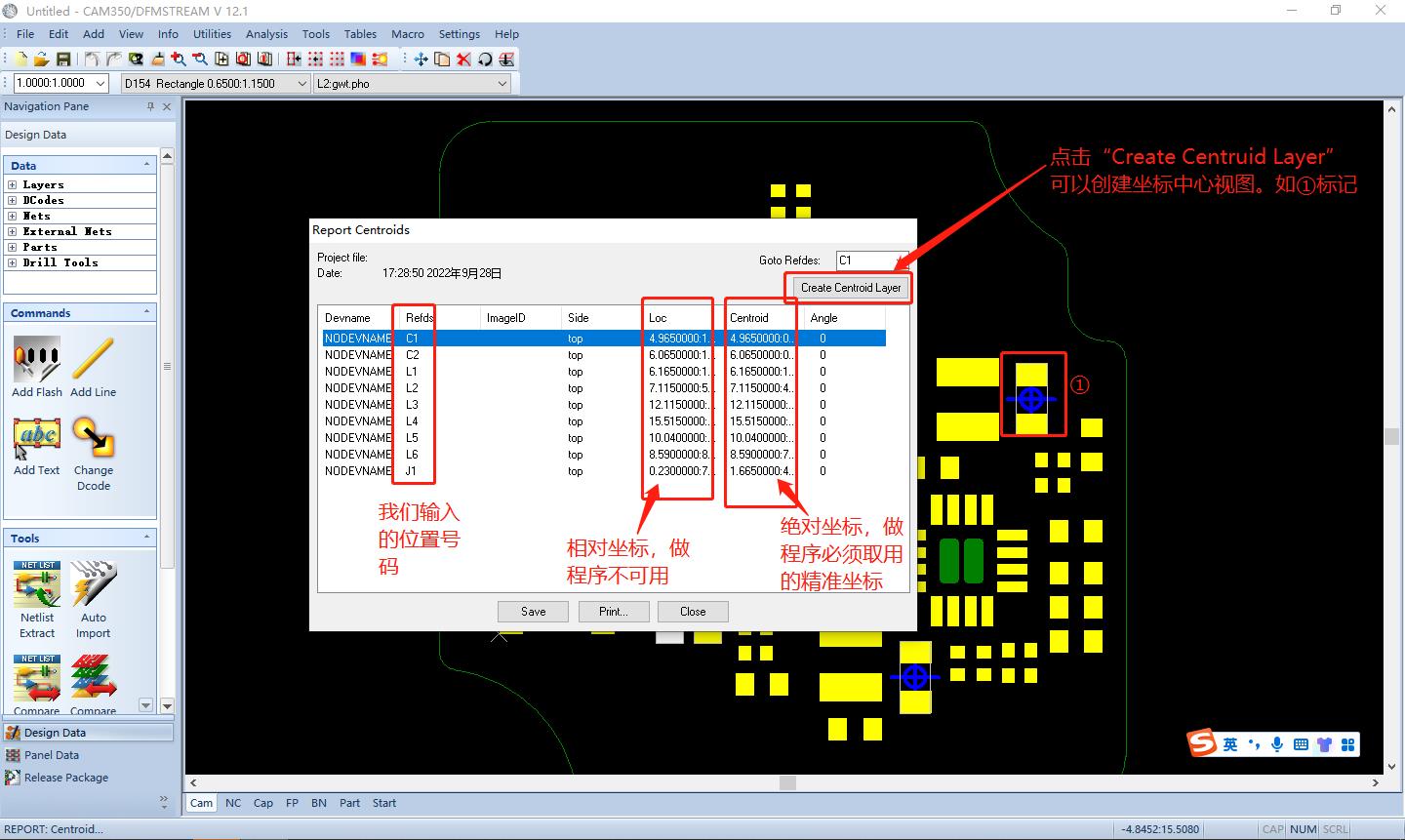

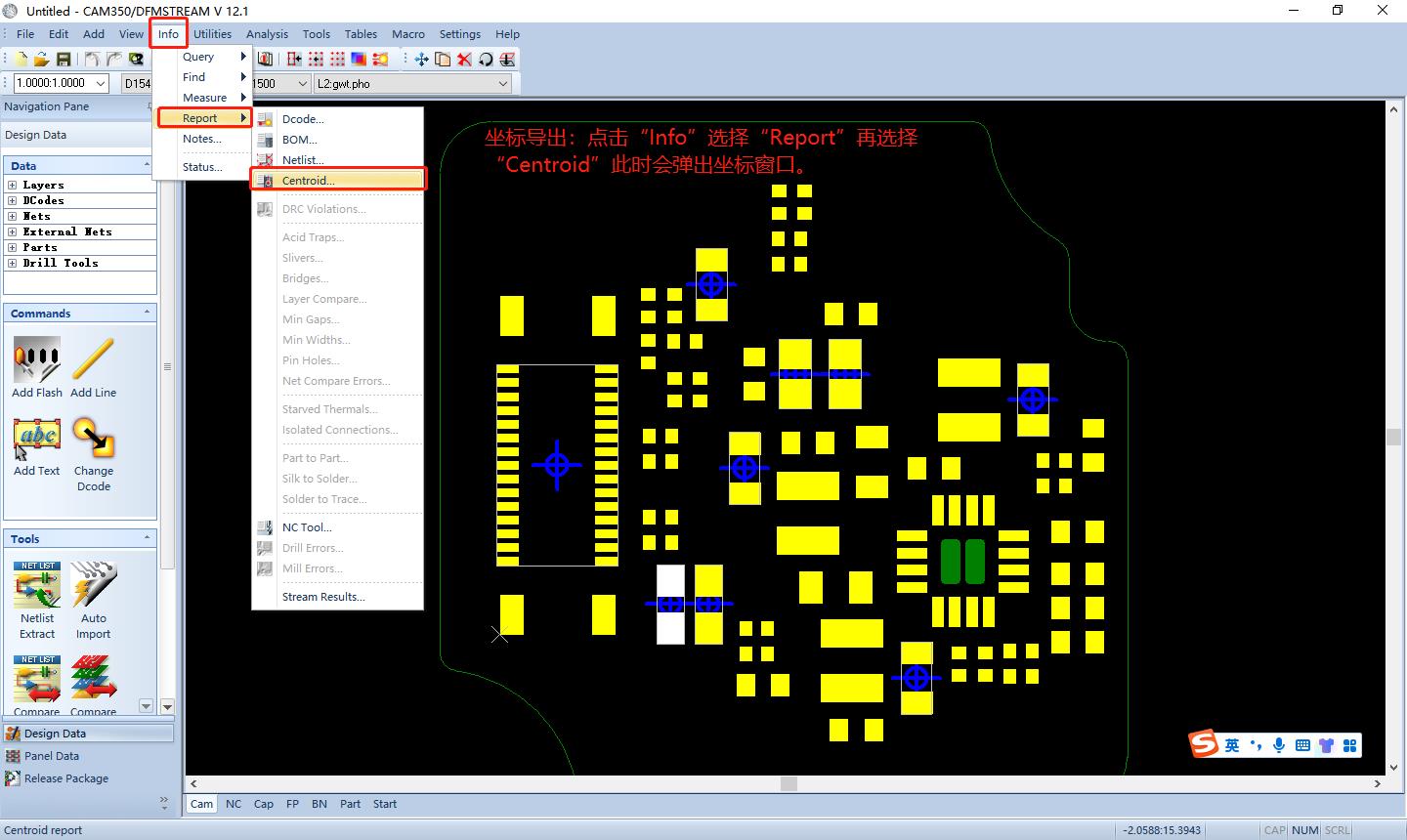

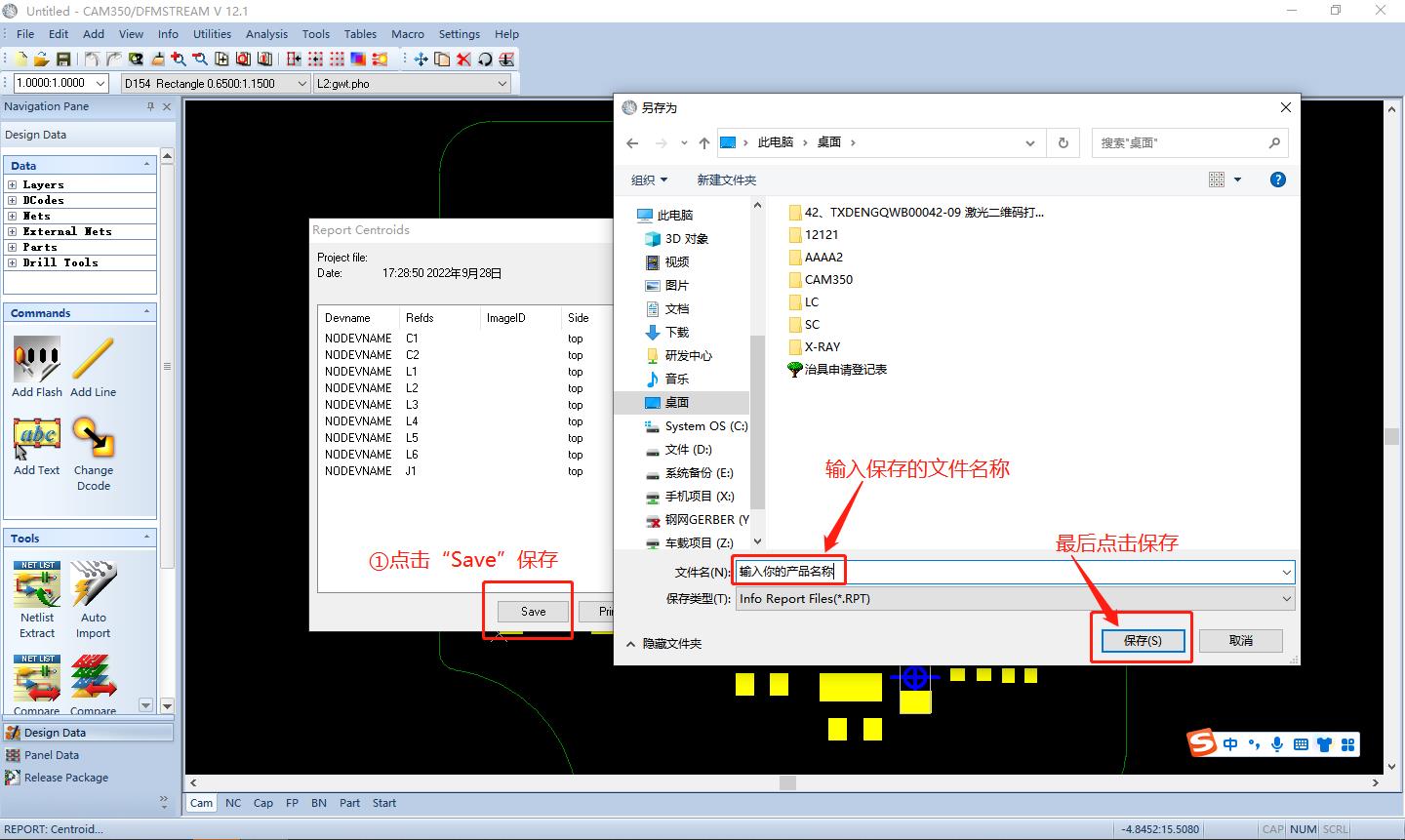

1. 导出坐标，导出的坐标为“RPT”格式文件，打开方法，可以直接使用计算机“记事本”打开

CAM350导出坐标教学到此结束，整个过程相对来说比较直接简单；但是对与英语水平不好的同学来说有点不友好，不过使用习惯之后也还可以。

下面来说说CAM350的优点缺点：CAM350 是一款辅助制造软件，在SMT应用中可以确认钢网资料，制板资料等，是非常好用的一款软件。缺点：SMT导坐标不可以一键导出，需要一个一个的抓取追求速度的小伙伴不友好，识别到的坐标无法识别角度，需要手动核对图纸输入角度。

总结：使用CAM350对于点数较少的无影响，对于多点数的PCB不太友好。如果大家条件允许，建议还是直接拿到PCB文件直接使用PADS一键导出位号，如果拿不到PCB源文件，只有钢网文件，本软件也可以凑合使用。

如果大家使用中有什么不懂大家可以给小编留言，小编看到第一时间回复大
