AD导坐标|Altium Designer 8.0免安装直接使用

Altium Designer 8.0是一款功能强大的PCB设计工具，它能够提供完整的电路设计、仿真和布局的解决方案。本软件免安装解压到桌面可以打开文件找到DXP应用程序可以直接使用，省去了复杂的安装过程；该版本非常适合SMT导坐标使用，该软件已经内置了到坐标插件。打开PCB工程文件，运行脚本可以实现一键导出SMT贴片坐标。

使用过程：

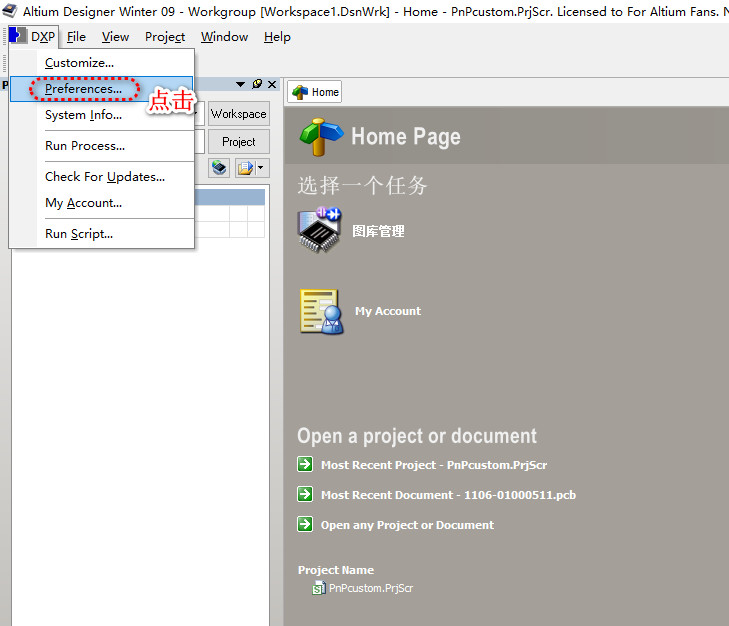

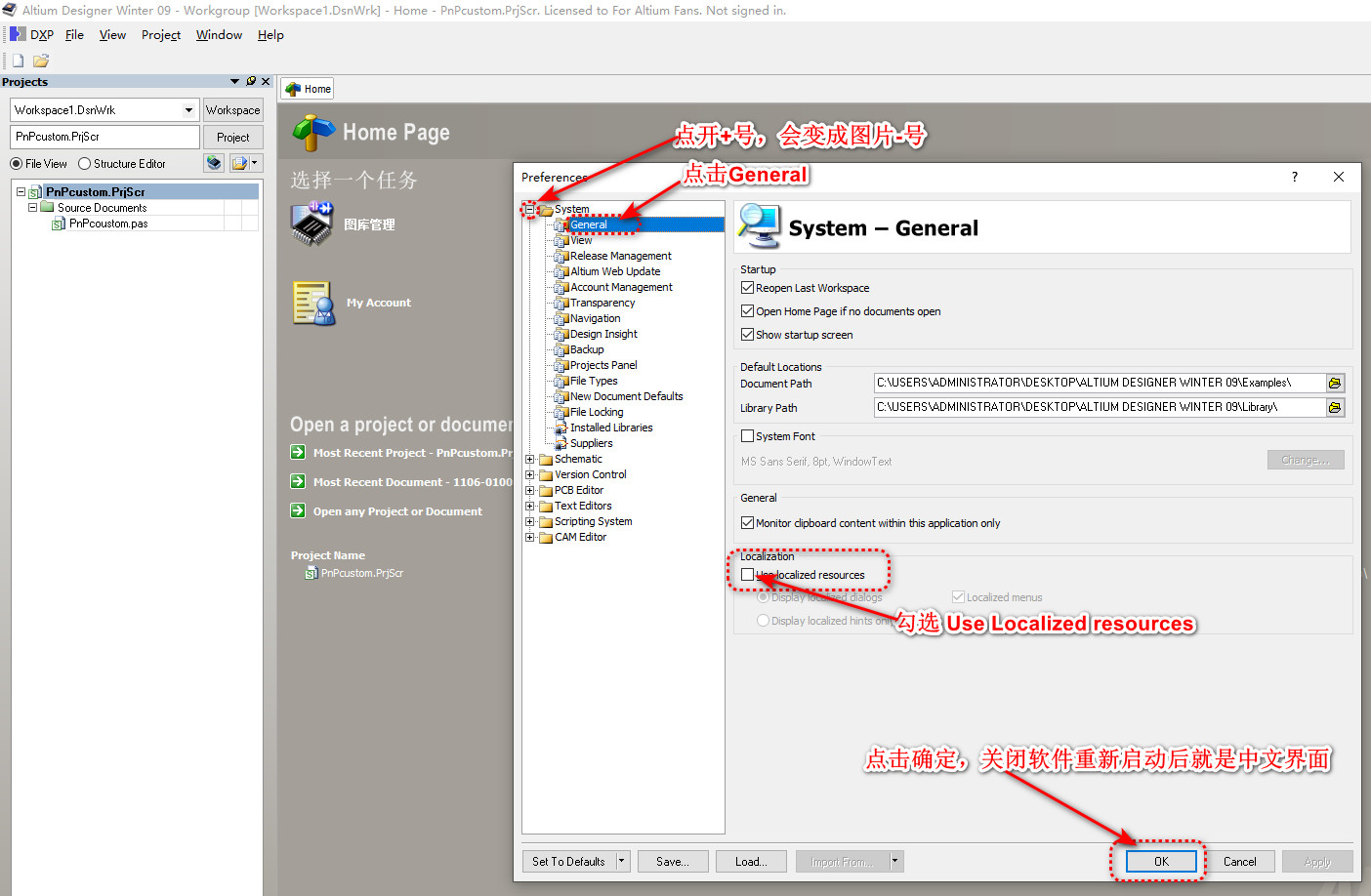

• 打开DXP后设置第一次应该是英文，为了方便我们先修改为中文

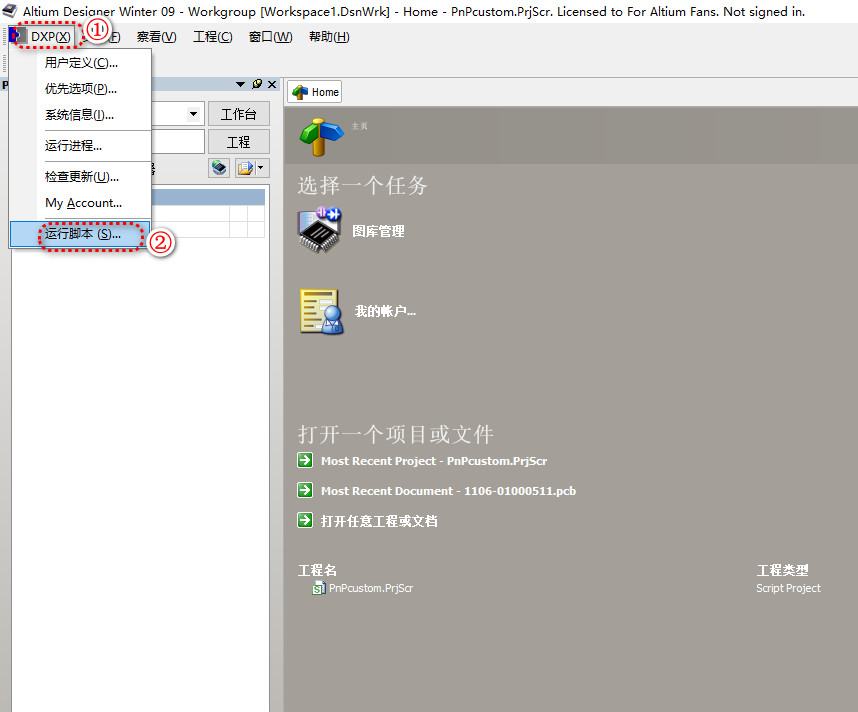

• 导入AD画的PCB工程文件，点击最左上角“DXP”选项，选择“运行脚本”然后选择“Pick AndPlaceOutput”最点击确定完成坐标导出。注意事项，可能第一次使用你看不到这个选项，那么你先要打开这个脚本文件才会加载

脚本加载

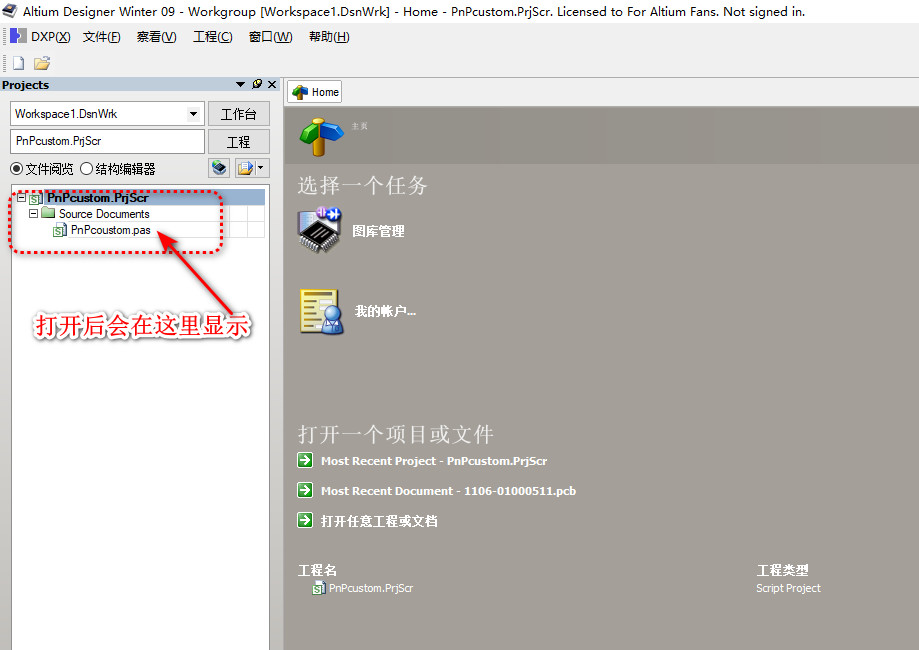

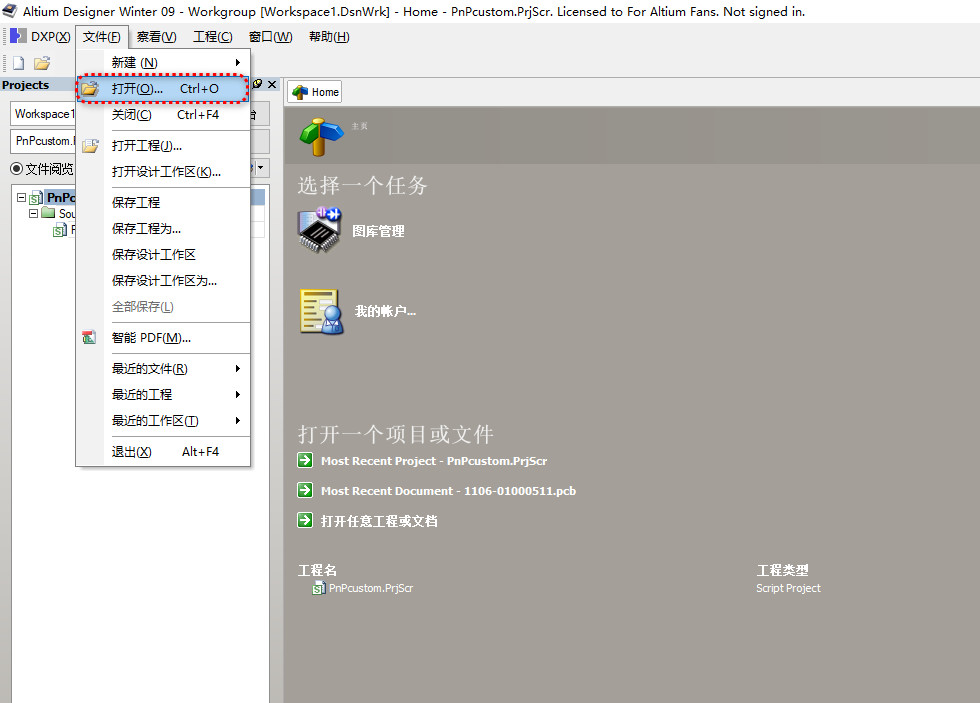

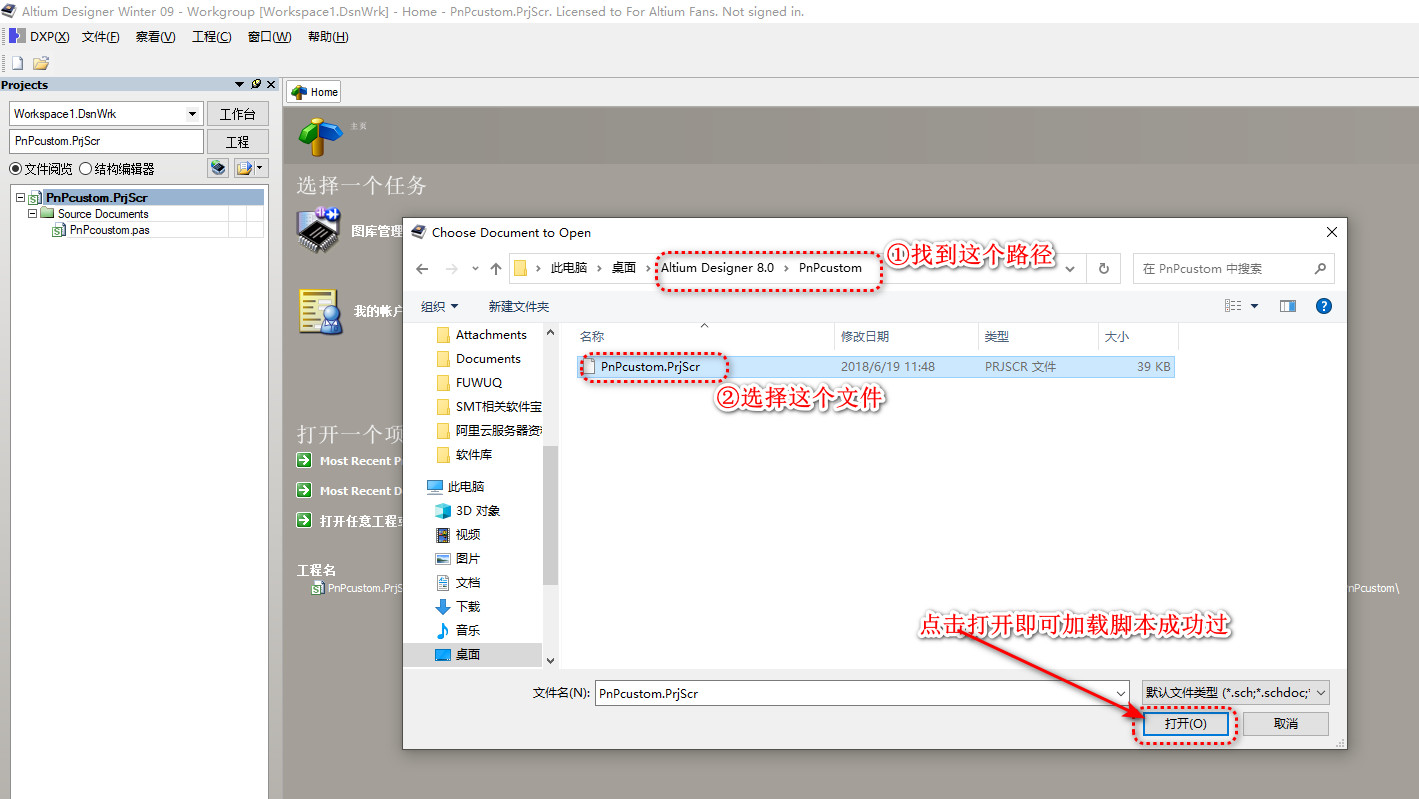

• 打开文件找到这个路径“Altium Designer 8.0\PnPcustom”找到“PnPcustom.PrjScr”这个文件，然后打开它，然后再在DXP里面运行脚本

如果以上图示过程加载失败，可以在DXP 运行脚本里面点击左下角浏览按钮，也可以导入脚本。

Altium Designer 8使用注意事项如下

• 熟悉软件界面: Altium Designer 8的界面可能与您之前使用的电路设计软件不同。因此，在开始使用该软件之前，您应该花时间了解它的界面和工具栏，并熟悉各种设计窗口和特性。
• 使用正确的文件类型: Altium Designer 8支持多种文件类型，包括原理图、PCB文件、元件库，布局文件等。在使用时必须确保选择正确的文件类型，否则在导入和导出时可能会出现问题。
• 了解自定义选项: Altium Designer 8具有广泛的定制选项，包括自定义快捷键，工具条和工作环境等。熟悉这些选项可以提高您的效率并使您的工作更高效。
• 使用正确的计算单位: Altium Designer 8支持多种计算单位，如英寸、毫米、厘米等等。使用错误单位可能导致误解或错误的设计结果
• 确保正确的PCB设计规范: Altium Designer 8支持多种PCB设计规范，如IPC-2221等等，您应该选择符合您的业务需要的正确规范，并确保您的设计符合这些规范
• 学习如何使用Altium Designer 8的功能: Altium Designer 8具有广泛的功能，包括仿真、自动布线等等。学习如何使用这些功能可以大大提高您的电路设计能力
• 使用版本控制: Altium Designer 23支持版本控制，这样可以跟踪您的设计变化历史记录，及时回滚不当的更改等等。定期备份并使用版本控制可以提高设计的可维护性及保障您的数据安全
